Přehled editoru

Editor je panel Půdorys v postranním menu (adresa /fns-floorplan, jen pro administrátory). Upravuje stejný půdorys, který zobrazuje karta. V Home Assistantu se nic nezmění, dokud nestiskneš Uložit.

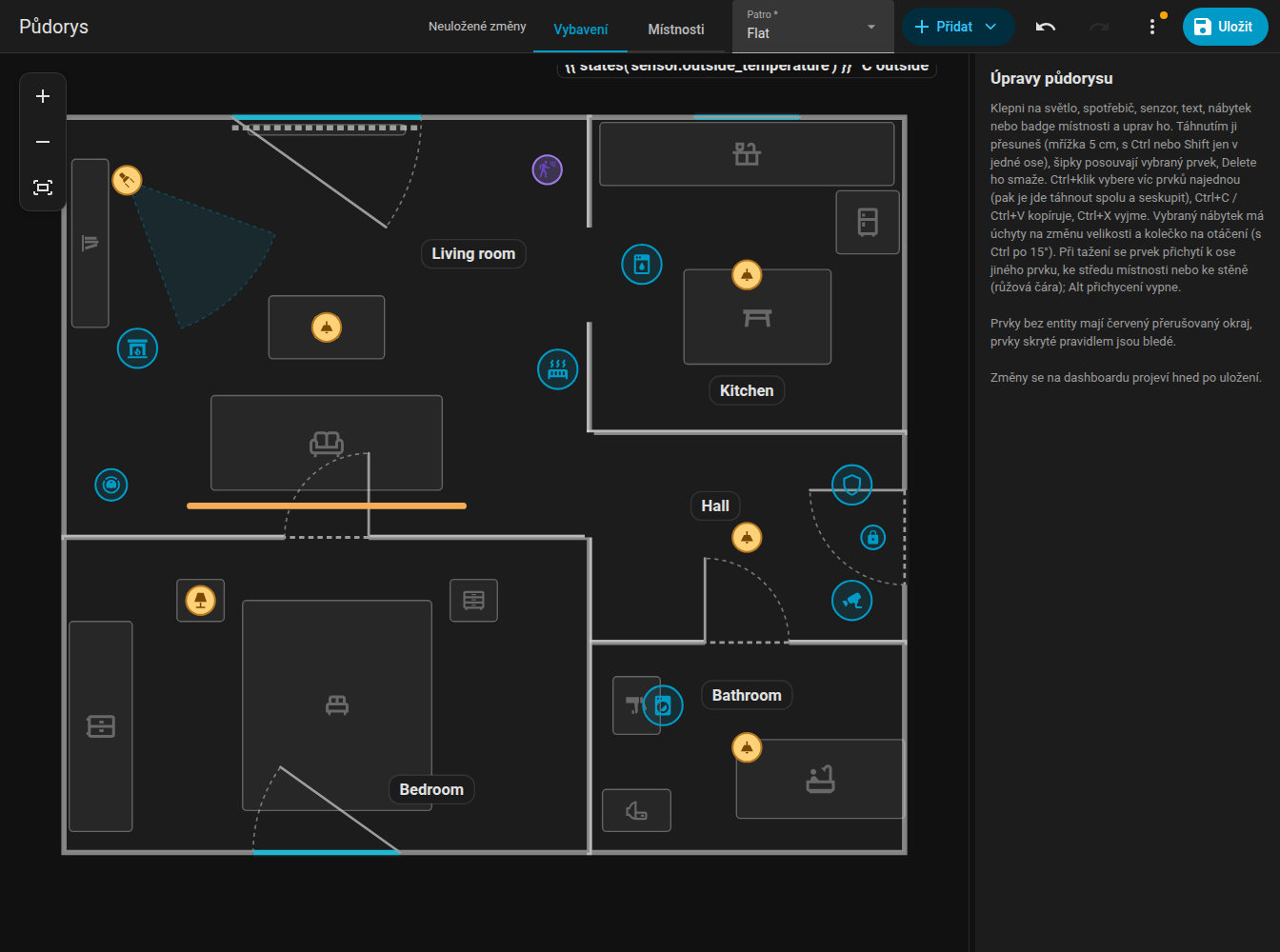

Rozvržení

• Horní lišta, podobná editoru automatizací v Home Assistantu:
  • přepínač režimu Vybavení / Místnosti,
  • výběr patra (když má půdorys více pater),
  • Přidat (nabídka všeho, co lze umístit),
  • tlačítka zpět a vpřed, tlačítka přiblížení (+, -, celý plán),
  • Uložit,

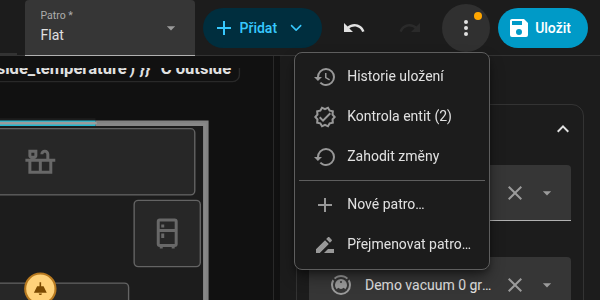

  • nabídka Další akce (tři tečky) s položkami Historie uložení, Kontrola entit, Zahodit změny a správou pater (nové, přejmenovat, smazat). Tečka u nabídky upozorní, že kontrola našla problémy.
• Půdorys uprostřed. Kolečkem myši přibližuješ kolem kurzoru, tažením za prázdné místo plán posouváš, na dotykovém displeji přibližuješ dvěma prsty.
• Boční panel vpravo zobrazuje formulář vybraného prvku. Tažením za proužek mezi plánem a panelem měníš jeho šířku (od 260 px do 60 % okna, nejvýše 720 px); šířka se pamatuje v prohlížeči.

Na telefonu (užším než 800 px) vyplní půdorys celou obrazovku a formulář se otevře v listu skoro přes celou výšku, jako more-info entity, když klepneš na prvek, přidáš nový nebo otevřeš historii či kontrolu. Táhnutí prvku list neotevírá. Zavřeš ho křížkem.

Režimy

Režim	Co upravuješ	Zbytek
Vybavení	Světla, LED pásky, spotřebiče, senzory, texty, nábytek, jmenovky místností	Místnosti jsou vidět, ale jsou zamčené
Místnosti	Místnosti (rohy, stěny, celé místnosti), dveře a okna	Prvky jsou ztlumené a zamčené
Vzhled	Barvy půdorysu	Půdorys je vidět jako živý náhled karty, nic se nedá přesouvat

Viz Místnosti, Dveře a okna, Položky a Vzhled.

Výběr, přesouvání, posouvání šipkami

• Kliknutím prvek vybereš, tažením ho přesuneš. Mřížka má krok 5 cm.
• Šipky posunou výběr o 5 cm, Delete ho smaže.
• Ctrl+klik přidá prvky do výběru. Vybrané prvky se společně přesouvají, posouvají, kopírují a mažou.
• Seskupit (ve formuláři vícenásobného výběru) uloží group, takže klepnutí na jednoho člena vždy vybere celou skupinu.
• Esc zruší výběr.
• Při tažení ukazují růžové vodicí čáry zarovnání s ostatními prvky, středem místnosti a stěnami.

Ctrl+klepnutí vybere dvě položky, poté se táhnou společně.

Klávesové zkratky

Zkratka	Akce
Ctrl+Z	Zpět (100 kroků)
Ctrl+Y nebo Ctrl+Shift+Z	Vpřed
Ctrl+C / Ctrl+X / Ctrl+V	Kopírovat / vyjmout / vložit prvky nebo místnosti. Vložení na stejném patře posune kopii o 30 / 50 cm, na jiném patře skončí kopie na stejném místě. Místnost se kopíruje i s dveřmi a okny.
Ctrl + klik	Přidat do výběru
Del	Smazat výběr (vybraný roh místnosti se smaže, minimum jsou 3 rohy)
Šipky	Posun o 5 cm
Alt při tažení	Vypne přichytávání a vodicí čáry
Ctrl při tažení	Drží pohyb na jedné ose (určí ji prvních 5 cm pohybu). Při tažení rohu místnosti s Ctrl se naopak stěny přichytávají po 15 stupních, viz Místnosti.
Ctrl při otáčení	Otáčí po 15 stupních místo po 1 stupni
Esc	Zruší výběr

Na macOS používej Cmd místo Ctrl.

Ctrl+C a Ctrl+V zduplikují položku; kopie je odsazená a vybraná.

Zpět, vpřed a ukládání

Každá změna jde na zásobník zpět (100 kroků). Revize se nikdy nevrací. Editor tě upozorní, když odcházíš s neuloženými změnami.

Uložit zapíše celý půdorys. Každé uložení zvýší revizi plánu rev. Editor posílá revizi, kterou načetl, a pokud mezitím někdo uložil novější plán, uložení se odmítne se zprávou o konfliktu: zvol Zahodit změny, plán se znovu načte a své úpravy zopakuješ. Viz Websocket API.

Uložené plány se uchovávají: viz Historie a kontrola.

Patra

Půdorys bez pater má jedno patro. V nabídce Další akce (tři tečky) pomocí Nové patro…, Přejmenovat patro… a Smazat patro… patro přidáš, přejmenuješ nebo smažeš (smazané patro odnese své místnosti a prvky s sebou; první patro smazat nejde). Nové patro začíná v režimu Místnosti.

Místnosti a prvky patří k patru přes klíč level; ty bez něj patří k prvnímu patru. Dveře a okna následují svou místnost. Výběr patra nahoře přepíná patro, které upravuješ, a karta zobrazuje záložky pater. Viz Formát plánu.

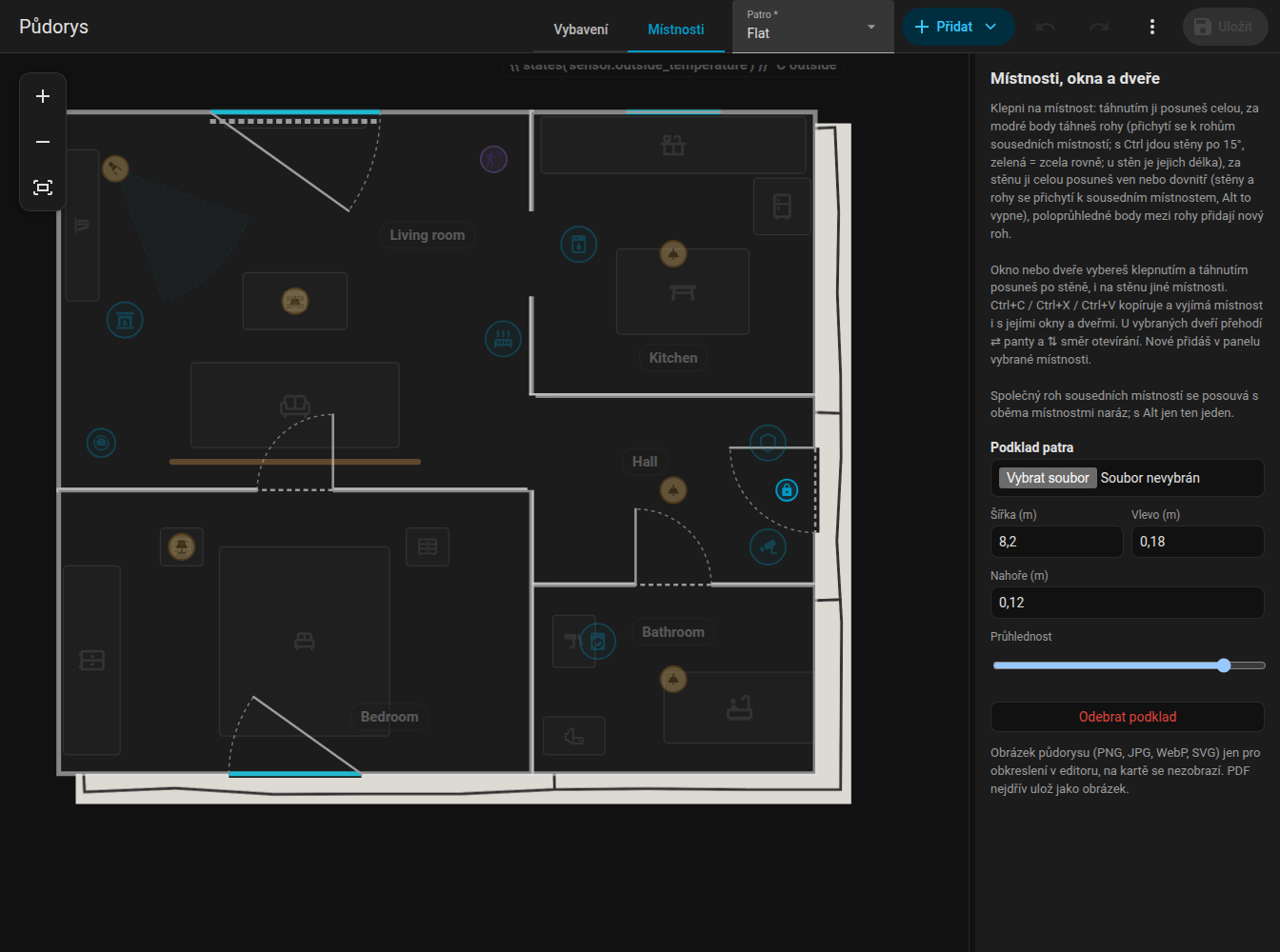

Podklad pro obkreslení

Chceš-li kreslit přes existující výkres, nahraj obrázek pod patro: správa pater, Podklad patra. Můžeš ho posouvat, měnit mu velikost a nastavit průhlednost. Obrázek je vidět jen v editoru, na kartě nikdy. Povolené formáty jsou PNG, JPG, WEBP a SVG do 15 MB. Soubor se ukládá do www/fns_floorplan/ v tvé konfiguraci (zpřístupněný jako /local/fns_floorplan/...).

Nativní pole Home Assistantu

Formuláře používají vlastní výběry Home Assistantu (výběr entity, číslo, seznam, přepínač, výběr barvy, výběr ikony) ve sbalitelných sekcích (Základ, Když běží, Vzhled, Pozice, Akce, Pravidla). Které sekce jsou otevřené, se pamatuje. Výběr entity hledá i podle názvu.

Prvky bez entity mají červený čárkovaný obrys, takže nedokončenou práci poznáš na první pohled.
